若安在测长机上很是精确地停止锥罗纹量规的基准面中径丈量，是今朝国际外测长机的一道困难，中图蘑菇视频
SJ5100高精度光栅测长机针对此利用停止了怪异设想及算法优化，较好地处置了这个困难。 |
锥罗纹基准面中径丈量
锥罗纹基准面中径是一切锥罗纹量规最重要的一项参数，在未呈现罗纹综合丈量仪之前，一切锥罗纹量规均接纳此项参数作为是不是及格的评判目标。

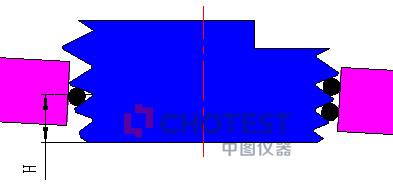

传统丈量锥罗纹基准面中径首要接纳三针法，以下图：
传统方式丈量锥罗纹基准面中径的错误谬误是在丈量时只能预算基面距-所测截面到基准面之间的间隔，那末获得的基准面中径只能是个预算值，丈量偏差会较大。
中图蘑菇视频

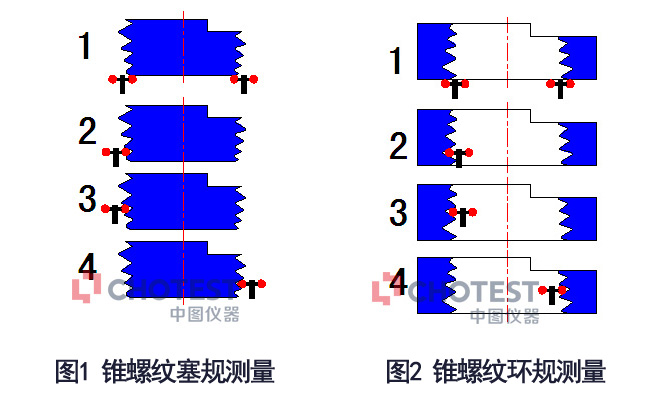

SJ5100高精度光栅测长机对锥罗纹量规的丈量利用的是T型测球法，如图1-T型测球法丈量锥罗纹塞规，图2-T型测球法丈量锥罗纹环规。
这类T型测球法丈量锥罗纹量规的长处在于其丈量时需先利用T型测球的两头球面去找好基准面，如许就肯定了一个基准面立体，那末所丈量的锥罗纹截面到基准面的间隔便能够很是精确的获得，大大削减了预算基面距带来的丈量偏差。
SJ5100高精度光栅测长机在出厂前会将锥罗纹量规装夹夹具的基准底面与五轴任务台的台面调成平行，且同时保障五轴任务台的台面与蘑菇视频
的基准轴线处在平行状况，如许在丈量时可保障被测锥罗纹量规在Y向挪动时其最大截面一直与测球在统一线上，所测的中径截面比拟精确，不会引入倾斜致使的基面距偏差。
SJ5100高精度光栅测长机在锥罗纹基准面中径丈量计较方式上也停止了批改处置，可及时批改被测锥罗纹的螺距偏差、牙形角偏差、测力偏差、情况温度等形成的偏差，进步了锥罗纹检测的精度。
利用SJ5100高精度光栅测长机停止锥罗纹丈量注重事变
1) 在找基准面时勿将T型测球的前端碰触到锥罗纹牙，若是触碰到锥罗纹牙则所获得的基面距不准；
2) 需精确地将T型测球打仗到量规底面，经由过程扭转被丈量规，保障量规底面与主光栅轴向平行。
现实操纵利用案例

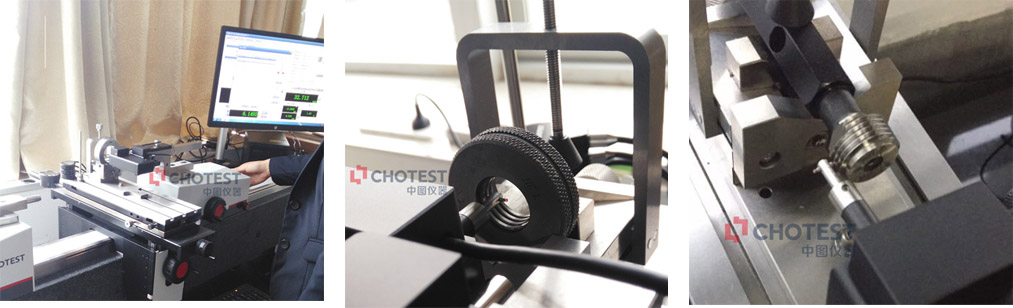

下图为浙江中溯团体检定员利用SJ5100高精度光栅测长机停止NPT罗纹环/塞规校准。
