2022-05-26
螺纹作为紧固、连接、密封和传递动力的重要元件，在工业生产中使用极其广泛，市场上的螺纹种类繁多，而检测螺纹的方法参差不齐。
传统螺纹检测方法是使用螺纹通止规进行定性检测，而对于一些单一参数测量通常采用常规的计量器具进行检测（如千分尺、测长机检测螺纹塞规大径、测长机加三针或测球检测螺纹中径等），这类测量方法主要缺点是效率低，无法进行螺纹全参数综合测量评定。

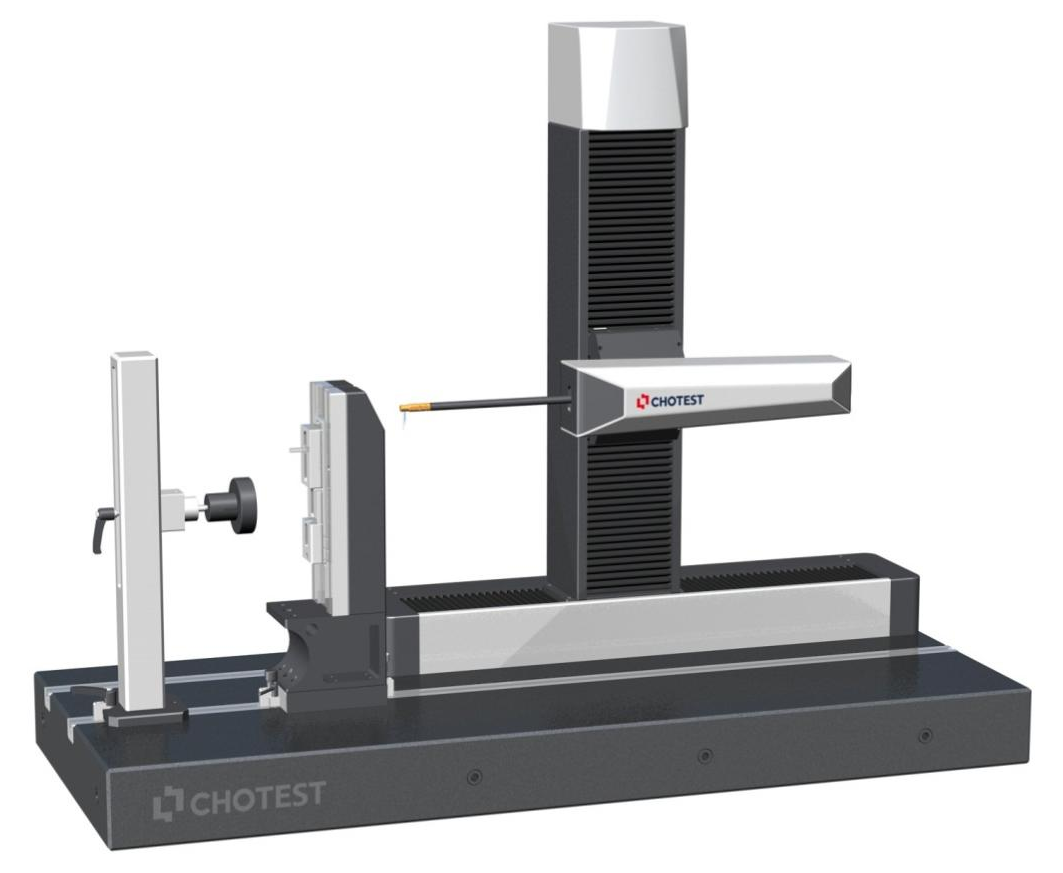

SJ5780螺纹轮廓扫描一体机是中图蘑菇视频 自主研发的高精度螺纹轮廓扫描综合测量蘑菇视频 ，蘑菇视频具有精度高、操作方便易用、功能强大、智能防护、智能接触等优点，一次测量即可自动记录和显示任意位置螺纹数据及各种螺纹参数，自动生成被测螺纹的曲线图、相关参数数据和图表，蘑菇视频 配备各种专业的现场工件工装夹具，非常适合各种生产线螺纹工件、丝杠、轴类、筒类、大曲面零件以及特殊多段螺纹的在线测量。系统实时显示扫描轮廓曲线图，一次测量即可评价轮廓尺寸和粗糙度参数，对测量得到的零件轮廓形状数据，用拟合的方法来评定圆弧、角度、倾斜、距离等轮廓尺寸及形位公差。
下面采用SJ5780螺纹轮廓扫描一体机对丝杆进行螺纹参数及轮廓扫描测量，同时标注丝杆同轴度。
测试图

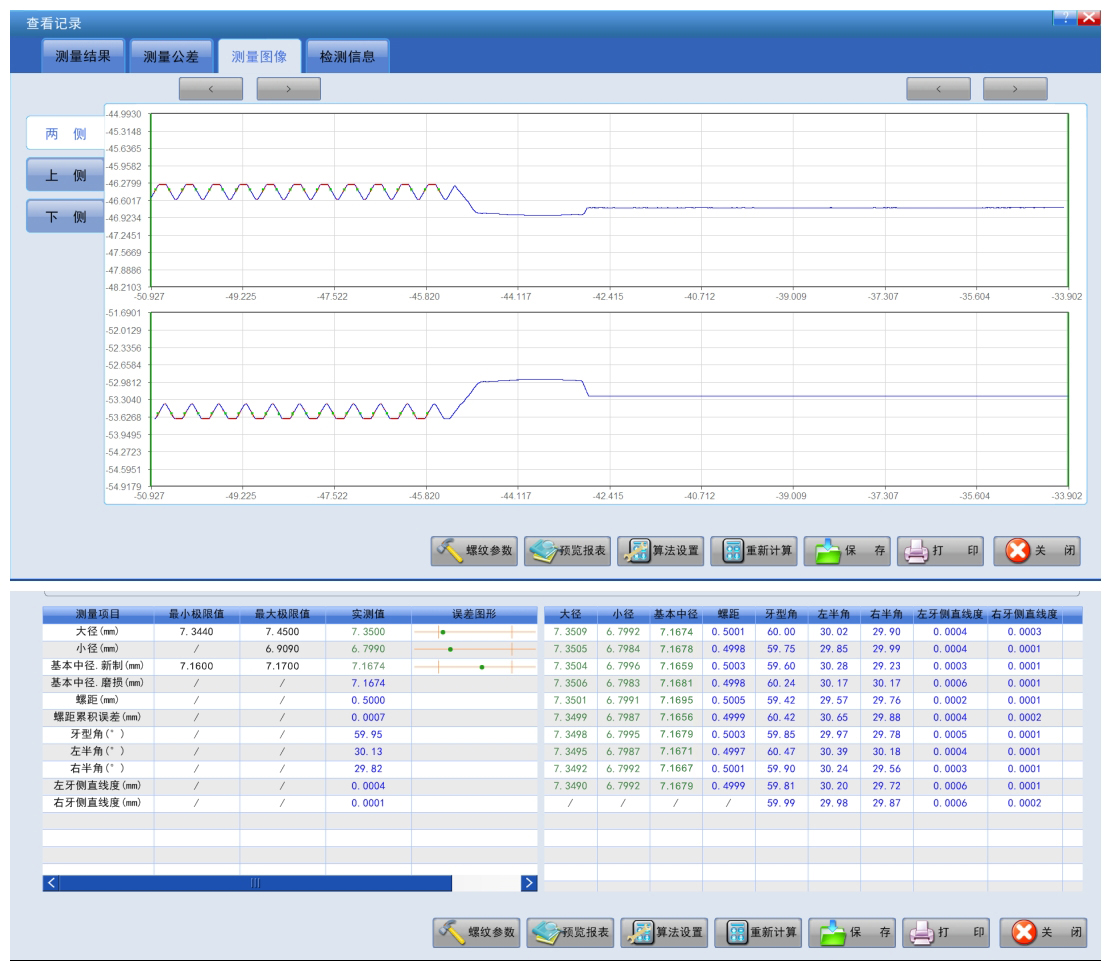

螺纹参数测量结果

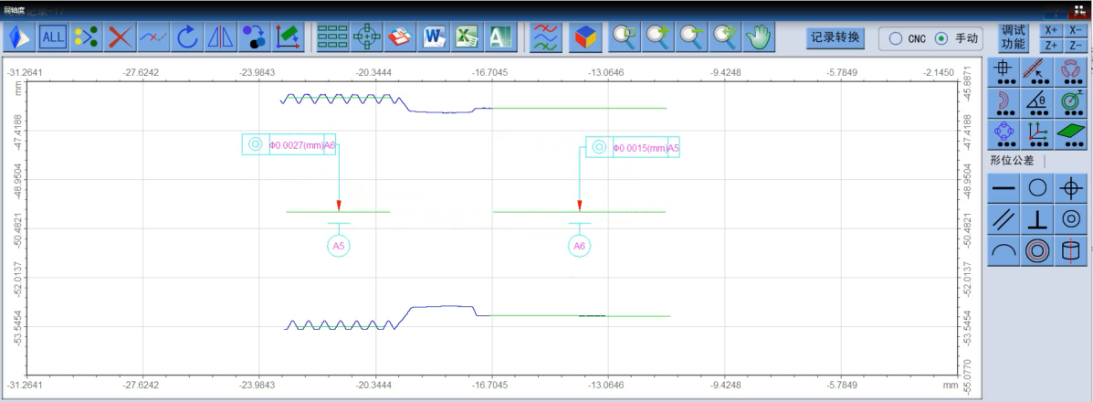

同轴度测量结果
